Как една пневматична транспортна система може да намали праха, времето на престой и загубата на материал?

Резюме

Преместването на прахове, пелети и гранули звучи лесно, докато не се сблъскате с облаци прах, запушени улеи, сегрегация, счупен продукт и оператори, гледащи деца на точки за прехвърляне по цял ден. Добре проектиранаПневматична транспортна системапремества насипни материали през затворени тръбопроводи, като използва контролиран въздушен поток, като помага на растенията да останат по-чисти, по-безопасни и по-последователни, като същевременно намалява ръчното боравене.

Това ръководство разбива решенията, които действително имат значение за производителността и оперативните разходи, от вакуум срещу налягане до разреждане срещу плътна фаза, филтриране, избор на въздушен шлюз и маршрут на тръбопровода. Той също така включва практичен контролен списък, таблица за сравнение и ЧЗВ, за да можете да преминете от „имаме нужда от нещо, което работи“ към ясна спецификация с нисък риск. Примерите и препоръките отразяват обичайните индустриални условия и инженерния подход, използван отShandong Yinchi Environmental Protection Equipment Co., Ltd.

Съдържание

• Контур
• Какви проблеми решава пневматичният транспорт
• Как работи пневматичната транспортна система
• Вакуумно транспортиране срещу транспортиране под налягане
• Разредена фаза срещу плътна фаза
• Ключови компоненти, които определят надеждността
• Списък за проверка на дизайна, преди да купите
• Лостове за енергия и оперативни разходи
• Контрол на праха и съображения за безопасност
• План за въвеждане в експлоатация и поддръжка
• Случаи на употреба в реалния свят
• ЧЗВ
• Заключение и следващи стъпки

Контур

• Определете най-големите си болезнени точки и как изглежда „успехът“ на пода
• Разберете основите на въздушния поток и твърдите вещества, така че предложенията да са сравними
• Изберете правилния режим на транспортиране за разстояние, оформление и точки на вземане
• Изберете разредена или плътна фаза въз основа на крехкостта и капацитета на продукта
• Заключете надеждни компоненти, които отговарят на вашето поведение на материала
• Използвайте контролен списък, за да намалите риска преди производство и монтаж
• Планирайте контрол на праха, безопасна работа и поддръжка от първия ден

Какви проблеми решава пневматичният транспорт

Ако обмисляте aПневматична транспортна система, вероятно не го правите за забавление. Правите го, защото текущият ви метод на прехвърляне ви коства време, продукт и търпение.

• Прах в точките на прехвърлянекойто покрива оборудването, задейства аларми за почистване и създава неудобни условия на работа
• Материални загуби и замърсяванеот отворени конвейери, течове или често почистване
• Премостване и запушванев улеи, бункери и шнекови хранилки поради непостоянен поток
• Непоследователно групиранепричинени от сегрегация, разливане или нестабилни скорости на подаване
• Висока зависимост от трудакъдето операторите трябва да се намесят, за да поддържат движението на материала
• Повреда на продуктакато счупване на пелети, износване на прах или прекомерно образуване на фини частици
• Ограничения на оформлениетокогато трябва да маршрутизирате около конструкции, през етажи или до силози

Транспортирането по затворен тръбопровод помага, защото намалява откритите точки на прехвърляне и премества материала с контролиран въздух и налягане. Това означава по-малко места за излизане на прах, по-малко места за разливане и по-малко места за „мистериозен престой“ за скриване.

Как работи пневматичната транспортна система

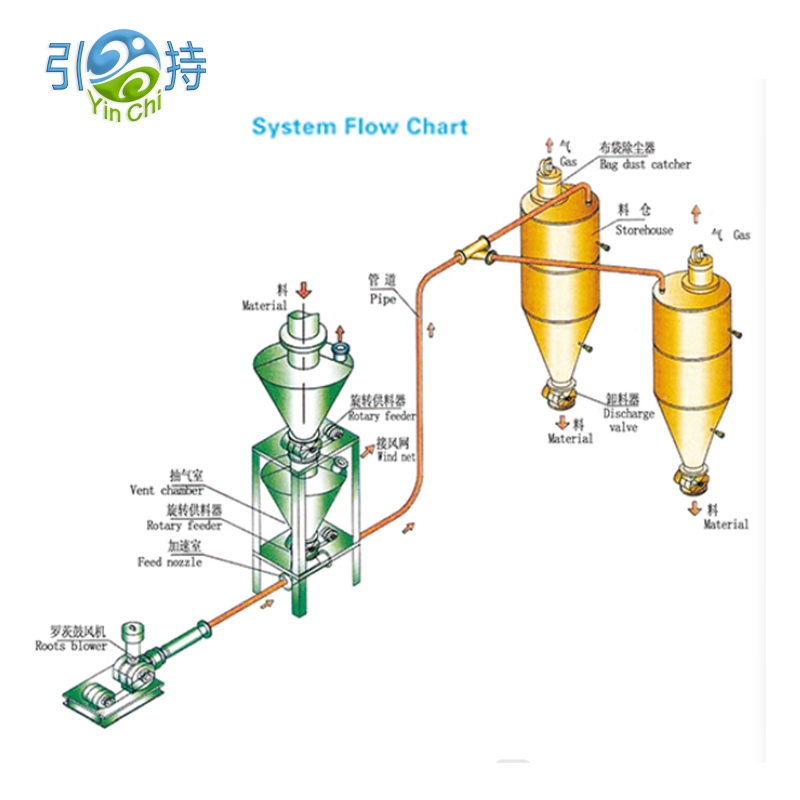

На високо ниво, аПневматична транспортна систематранспортира насипни твърди вещества през тръба, използвайки разлика в налягането и въздушен поток. Материалът навлиза в транспортната линия в точката на приемане, пътува до приемния съд и въздухът се отделя от твърдите частици чрез филтриране.

Какво се случва вътре в тръбата

• Въздушният поток осигурява движещата сила
• Твърдите вещества се увличат или избутват в зависимост от режима на транспортиране
• Скоростта трябва да бъде достатъчно висока, за да предотврати утаяването, но не толкова висока, че да унищожи продукта или да изразходва енергия
• Завоите, дългите бягания и промените във височината добавят устойчивост и влияят на стабилността

Какво трябва да изисквате от всеки дизайн

• Стабилно пренасяне без пренапрежение, запушване или „оригване“ в приемника
• Предсказуема скорост на подаване през смени, сезони и промени в партидите на материала
• Прахоустойчива работа с филтрация, оразмерена за реални производствени условия
• Разумен достъп за поддръжка до точки на износване и филтри

Вакуумно транспортиране срещу транспортиране под налягане

Един от първите избори е дали вашата транспортна линия трябва да тегли материал (вакуум) или да избутва материал (налягане). И двете могат да работят добре, но решават различни проблеми с растенията.

Практическо правило е да започнете с оформлението си. Ако трябва да събирате от няколко точки и да доставяте на едно място, вакуумните решения често опростяват мрежата. Ако трябва да доставяте материал до отдалечен силоз или множество контейнери, транспортирането под налягане може да е по-подходящо.

Разредена фаза срещу плътна фаза

Това е мястото, където много проекти успяват или се провалят. същотоПневматична транспортна системаможе да се държи прекрасно с един материал и ужасно с друг, ако изборът на фаза е грешен.

Разредена фаза

• Материалът се пренася в относително високоскоростен въздушен поток
• Често по-лесни за управление и могат да се справят с широка гама от прахове и пелети
• Риск: по-високата скорост може да увеличи износването, шума и износването на продукта

Плътна фаза

• Материалът се движи с по-ниска скорост по начин, по-скоро „сплъх“ или „тапа“.
• Често се предпочита за чупливи продукти, абразивни прахове или при минимизиране на разграждането
• Риск: може да изисква по-внимателно подаване, контрол на налягането и специфична за материала настройка

Ако вашето предприятие има проблеми като счупване на пелети, твърде много фини частици или видима ерозия при завои, плътната фаза (или стратегия с по-ниска скорост) става сериозен кандидат. Ако основният ви проблем е просто надежден транспорт с директен контрол, разредената фаза може да е най-бързият път към стабилност.

Ключови компоненти, които определят надеждността

Офертите могат да изглеждат подобни на хартия, но изборът на компоненти разкрива дали доставчикът разбира вашия материал. Ето частите, които най-често определят ежедневното представяне.

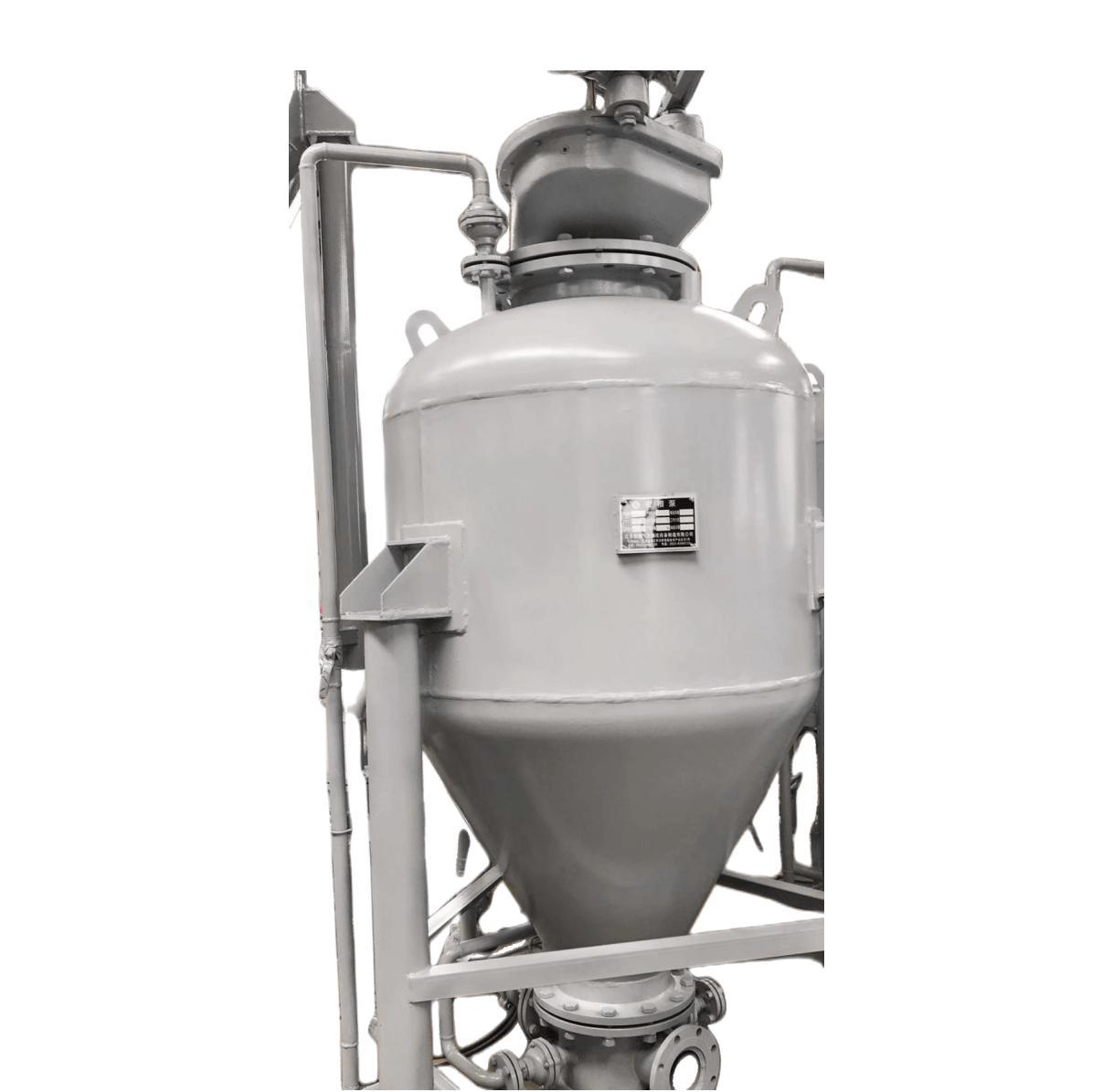

• Устройство за храненекато ротационен въздушен шлюз, тръба на Вентури или захранване на съд под налягане, избрани за контрол на течове и стабилен процент на твърди вещества
• Източник на въздухкато вентилатор, вентилатор или компресор, оразмерени за необходимото налягане и дебит с резерв за натоварване на филтъра
• Транспортна линиявключително диаметър на тръбата, завои и износващи се секции, предназначени да ограничат спада на налягането и да предотвратят утаяване
• Приемник и филтрациявключително филтърна площ, метод на почистване и изхвърляне на прах, проектиран за продължителна работа без задушаване
• Органи за управление и инструментивключително сензори за налягане, диференциално налягане във филтрите и блокировки, които предотвратяват случаи на запушване

За много фабрики въздушният шлюз е тих проблем. Твърде голямото изтичане означава нестабилно транспортиране, лошо отделяне на приемника и неочакван прах. Твърде тесните или лошо съчетаните хлабини могат да създадат топлина, затягане и чести спирания. Съобразете въздушния шлюз с вашия размер на частиците, температура, абразивност и необходимо ниво на запечатване.

Списък за проверка на дизайна, преди да купите

Използвайте този контролен списък, за да сравните предложенията и да намалите неприятните изненади след инсталирането. Целта не е съвършенство, а контрол на риска.

• Материален профилвключително насипна плътност, диапазон на размера на частиците, чувствителност към влага, лепкавост, абразивност и температура
• Цели за капацитетвключително средна скорост, пикова скорост и колко често се появяват пикове
• Разстояние и маршрутвключително обща еквивалентна дължина, брой завои, вертикални повдигания и налични опорни точки
• Точки за вземане и разтоварваневключително от колко източници и дестинации се нуждаете сега и в рамките на две години
• Стандарт за чистотавключително колко прах е допустимо около приемника и как изглежда домакинството днес
• Захранване и комунални услугивключително наличен електрически капацитет и дали сгъстеният въздух е стабилен и сух
• Управление на износванетовключително стил на огъване, сменяеми износващи се секции и достъп за проверка
• Достъп за поддръжкавключително пространство за смяна на филтри, достъп за обслужване на въздушни шлюзове и точки за безопасна изолация
• План за въвеждане в експлоатациявключително тестове с вашия реален материал, а не само с „типични“ проби

Ако дадено предложение избягва тези теми или им отговаря неясно, това не е празнина „хубаво е да имаш“. Ето откъде по-късно ще дойде времето ви за престой.

Лостове за енергия и оперативни разходи

Експлоатационните разходи не се отнасят само до размера на двигателя. Става въпрос за това дали системата може да движи материал с най-ниската стабилна скорост и налягане за вашите специфични условия.

• Избор на диаметър на тръбатавлияе драстично на скоростта и спада на налягането
• Маршрутна дисциплинакато например по-малко остри завои намалява турбуленцията и износването
• Контрол на въздушния потокпомага да се избегне прекомерното издухване на материала, само за да бъде „безопасно“
• Оразмеряване на филтърапредотвратява високото диференциално налягане, което принуждава източника на въздух да работи по-усилено
• Управление на течовепри въздушни шлюзове и връзки намалява загубата на въздух и нестабилния поток

Често срещан скрит разход е работата при прекомерна скорост на въздуха, тъй като системата е с недостатъчно оборудване. С по-добро наблюдение на налягането и филтъра операторите могат да се доверят на процеса, а не на инстинктите си, и можете да поддържате линията в стабилен и ефективен прозорец.

Контрол на праха и съображения за безопасност

Прахът не е само проблем с чистотата. Фините частици могат лесно да се разнесат във въздуха, да мигрират в лагери и електрически шкафове и да създадат неудобна работна среда. Затвореното транспортиране намалява броя на отворените точки за прехвърляне, но контролът на праха все още зависи от интелигентното приемане и филтриране.

Практически мерки, които правят видима разлика

• Използвайте приемник с достатъчна филтърна площ, така че филтрирането да остане стабилно по време на дълги периоди
• Изберете метод за почистване на филтъра, който отговаря на вашия работен цикъл и поведение на прах
• Планирайте изхвърлянето на прах, така че фините частици да не навлизат отново в работното пространство по време на изпразване
• Уплътнете връзките и поддържайте уплътненията, за да запазите системата наистина затворена
• Поддържайте инспекционните портове достъпни, така че „малките проблеми“ да не се превърнат внезапно в тапи

Ако вашият материал е запалим или изключително фин, обсъдете специфичните за предприятието изисквания за безопасност в началото на проекта. Доброто инженерство е проактивно: то предполага променливост в реалния свят и изгражда защитни слоеве, вместо да разчита на перфектно поведение на оператора.

План за въвеждане в експлоатация и поддръжка

A Пневматична транспортна системане трябва да изисква героизъм. Най-лесният начин да постигнете това е да третирате пускането в експлоатация като част от дизайна, а не като последваща мисъл.

• Базов тестс вашия действителен материал при очакваната температура и диапазон на влажност
• Проверка на скоросттаза да потвърдите, че сте над лимитите за уреждане, без да ускорявате прекалено
• Наблюдение на натоварването на филтъраза да потвърдите, че цикълът на почистване поддържа стабилно диференциалното налягане
• План за проверка на износванетоза завои и зони със силен удар на определени интервали на работа
• Стратегия за резервни частифокусирайки се върху уплътненията на въздушните шлюзове, филтърните елементи и износващите се секции

Повечето „мистериозни проблеми“ се проявяват като модели в налягането, диференциалното налягане на филтъра и натоварването на двигателя. Инструментите не трябва да са изискани, трябва да бъдат поставени интелигентно и действително използвани.

Случаи на употреба в реалния свят

Ето общи сценарии, при които предприятията избират пневматично транспортиране и за какво обикновено се оптимизират.

• Прехвърляне на праха в миксеридава приоритет на прахоустойчивото поемане и постоянното подаване, за да защити качеството на партидата
• Транспортиране на пелети до силозидава приоритет на нежното боравене и устойчивите на износване огъвания за намаляване на фините частици
• Станции за изхвърляне на торбидайте приоритет на локалното прахоулавяне и чистото приемане, за да защитите операторите
• Множество пикапи в една технологична линиядава приоритет на стабилната логика на превключване и балансираното засмукване

Общата нишка е контролът на променливостта. Материални промени. Промени в влажността на околната среда. Операторите се сменят. Системата все още трябва да осигурява стабилен поток, без да изисква постоянна ръчна намеса.

ЧЗВ

Q1. Каква информация трябва да подготвя, преди да поискам предложение

Посочете вашето име на материала, диапазон на насипна плътност, диапазон на размера на частиците, чувствителност към влага, температура, желан капацитет, разстояния, брой на огъвания и точки на поемане и изпускане. Ако имате снимки на текущи точки на прехвърляне и заобикалящата ситуация с прах, това помага на инженерите да проектират за реалността, а не за предположенията.

Q2. Ще повреди ли пневматична система крехки пелети или гранули

Може, ако скоростта е твърде висока или завоите са зле избрани. Ето защо изборът на фаза, маршрутизирането и дизайнът на огъване са от значение. Когато целостта на продукта е критична, стратегиите за по-ниска скорост и маршрутизирането, управлявано от износването, могат значително да намалят износването.

Q3. Защо някои системи се запушват дори когато двигателят е мощен

Запушването често се причинява от нестабилно подаване, твърде много остри завои, неправилно съотношение въздух-твърдо вещество, адхезия от влага или ограничение на филтъра, което променя въздушния поток по време на работа. Повече мощност не създава автоматично стабилно транспортиране.

Q4. Как да намаля праха около приемника

Съсредоточете се върху зоната за филтриране на приемника, правилното почистване на филтъра, запечатаните връзки и метода на контролирано изпускане за уловените фини частици. Проблемите с праха обикновено идват от недостатъчна филтрация или лошо уплътнение, а не от самото „пневматично транспортиране“.

Q5. Може ли една система да обработва множество материали

Понякога, но това зависи от това колко различни са тези материали по отношение на плътността, размера на частиците и поведението на потока. Ако трябва да работите с множество материали, поискайте дизайн, който определя стабилни работни прозорци и включва практични стъпки за смяна и почистване.

Заключение и следващи стъпки

A Пневматична транспортна системане е еднократна покупка, това е процесно решение. Когато фазата, източникът на въздух, методът на подаване, маршрутът и филтрирането са съобразени с вашия материал и оформление, получавате по-чисти подове, по-малко прекъсвания и по-предвидимо производство. Когато не са, получавате прах, щепсели и система, която всички избягват.

Ако искате дизайн, който отговаря на вашите условия на растението и поведение на материала,Shandong Yinchi Environmental Protection Equipment Co., Ltd.може да ви помогне да определите ясна спецификация, да сравните режимите на транспортиране и да изградите практичен план за инсталиране и работа. Готови ли сте да намалите праха и да стабилизирате точките за прехвърляне? свържете се с насза да обсъдим вашето приложение и да получите персонализирано решение.
