Окончателното инженерно ръководство за вентилатори с директно свързване

1. Духалки с директно свързване Roots: Основна концепция

2. Механика на директно съединено ротационно положително изместване

3. Предимства в производителността пред системите с ремъчно задвижване

4. Монтаж и подравняване: Прецизност за дълголетие

5. Протоколи за поддръжка за устройства с директно задвижване

6. Критични промишлени приложения

7. Основни технически спецификации и ръководство за избор

8. Често задавани въпроси (FAQ)

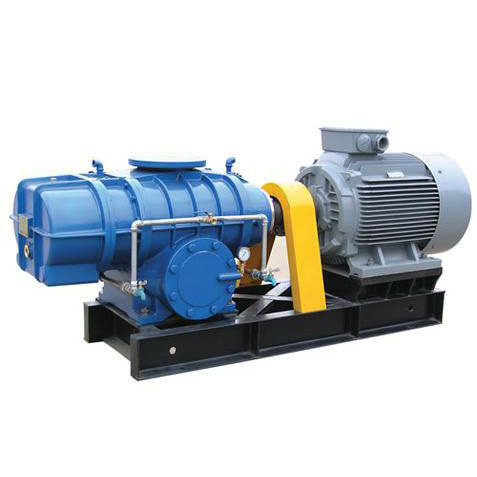

1. Директно свързване на вентилатори: Основна концепция

В сърцето на безброй промишлени процеси, от пречистване на отпадъчни води до пневматично транспортиране, лежи здравата технология наДухалки с директно свързване. За разлика от алтернативите с ремъчно задвижване, тези агрегати разполагат с директна механична връзка между двигателя и вала на вентилатора чрез съединител. Това на пръв поглед просто разграничение води до значителни ползи в ефективността, издръжливостта и операционната стабилност. Чрез елиминирането на ремъка системата премахва общата точка на износване и загуба на енергия, което прави вентилаторите с директно свързване предпочитан избор за приложения с непрекъснат режим на работа, където надеждността е от първостепенно значение.

Тази директна конфигурация гарантира, че скоростта на въртене на двигателя се прехвърля прецизно към работните колела, осигурявайки стабилен въздушен поток без пулсации, който е от решаващо значение за процеси като аерация при биологично третиране или транспортиране на материали в циментови заводи. Философията на дизайна се съсредоточава върху минимални механични загуби и максимално време за работа, поради което индустриите с взискателни работни профили все повече приемат този метод на задвижване пред традиционните ремъчни системи.

2. Механика на директно съединено ротационно положително изместване

Духалки с директно свързванеработят на принципа на положителното изместване, като използват дву- или трилобни ротори, които се въртят в противоположни посоки в прецизно обработен корпус. Директното свързване гарантира, че тези ротори поддържат точна синхронизация, задвижвани от синхронизиращи зъбни колела, които предотвратяват контакта метал с метал. Докато лостовете се въртят, те улавят фиксиран обем въздух във всмукателния отвор и го транспортират до изпускателната страна, където се изхвърля срещу налягането в системата.

Основното механично предимство се крие в самия съединител. Гъвкав съединител, често в стил конусна блокировка, свързва вала на двигателя с вала на вентилатора, като поема незначителни несъответствия, като същевременно предава ефективно въртящия момент. Това директно задвижване елиминира приплъзването, присъщо на ремъчните системи, като гарантира, че вентилаторът работи прецизно при проектираната скорост, която пряко корелира с гарантирания обемен дебит. Тази характеристика е от съществено значение за процеси, изискващи постоянно, дозирано подаване на въздух, като например в реактори с химическо дозиране или реактори с кипящ слой.

3. Предимства в производителността пред системите с ремъчно задвижване

При оценката на вентилаторите Roots с директно свързване срещу аналози с ремъчно задвижване се появяват няколко разлики в производителността. Първо, директното свързване елиминира опъването и износването на ремъка, което не само намалява честотата на поддръжка, но също така предотвратява постепенната загуба на ефективност, тъй като ремъците се разтягат с течение на времето. Второ, отсъствието на ремъчна шайба намалява общия отпечатък и теглото на уреда, опростявайки монтажа и интегрирането в компактни инсталации.

Освен това системите с директно задвижване показват по-ниски нива на вибрации и работят по-тихо, допринасяйки за по-безопасна и по-удобна работна среда. Намалената механична сложност означава, че по-малко компоненти са обект на повреда, което повишава цялостната надеждност на системата. В приложения, където пространството е ограничено или където се изисква непрекъсната работа с голямо натоварване, директното свързване осигурява решаващо предимство по отношение както на стабилността на производителността, така и на разходите за жизнения цикъл.

4. Инсталиране и подравняване: Прецизност за дълголетие

Успешното внедряване наДухалки с директно свързванепанти при щателна инсталация, особено подравняване на валовете. Дори незначително разместване може да предизвика прекомерни вибрации, преждевременно износване на лагера и умора на съединителя. Най-добрите практики в промишлеността диктуват, че половинките на съединителя трябва да бъдат монтирани с напречно прилягане, което често изисква контролирано нагряване, за да се осигури сигурна връзка с валовете.

Правилното подравняване включва проверка както на отместването, така и на ъгловото отклонение. За оптимален експлоатационен живот общото показание на индикатора (TIR) ​​на главините на съединителя не трябва да надвишава 0,005 инча (0,13 mm), а успоредното отклонение на повърхностите на съединителя трябва да бъде в рамките на 0,001 инча (0,03 mm). Освен това е от решаващо значение да се установи правилната аксиална междина между съединителните половини, за да се поеме термичното разширение на валовете по време на работа, предотвратявайки натоварването на тягата, което може да повреди вътрешните компоненти на вентилатора. Препоръчва се използването на съединител в стил конусовидно заключване, за да се осигури положително предаване на въртящия момент и лесно отстраняване.

5. Протоколи за поддръжка на устройства с директно задвижване

Въпреки че вентилаторите Roots с директно свързване изискват по-рядка намеса от устройствата с ремъчно задвижване, структурираният график за поддръжка е от съществено значение. Основните области на фокус включват смазване на скоростната кутия и лагерите, проверка на съединителя и проверка на центровката. Редовната смяна на маслото с препоръчаната от производителя смазка предотвратява износването на зъбните колела и осигурява гладка работа.

Периодичните проверки на съединителите трябва да включват визуална проверка за износване или пукнатини и повторно затягане на крепежните елементи до определени стойности. Мониторингът на вибрациите може да служи като инструмент за прогнозна поддръжка, откривайки ранни признаци на дисбаланс или неправилно центриране. Освен това, гарантирането, че филтърът за входящия въздух е чист и безпрепятствен, ще предпази роторите от повреда от частици, поддържайки чистия въздух без масло, който е отличителен белег на тези вентилатори.

• Ежедневно:Проверете нивата на маслото, вслушайте се за необичаен шум, следете налягането и температурата на изхода.
• Месечно:Проверете съединителя за износване, проверете подравняването, почистете въздушния филтър.
• Тримесечно:Сменете трансмисионното масло, проверете лагерите, проверете въртящия момент на всички крепежни елементи.
• Годишно:Цялостен основен ремонт, включително измерване на хлабината на ротора и подмяна на уплътнението.

6. Критични промишлени приложения

Здравият дизайн и надеждната производителност на вентилаторите Roots с директно свързване ги правят незаменими в широк диапазон от сектори. При пречистването на отпадъчните води те осигуряват съществена аерация за аеробно смилане, осигурявайки биологичното разграждане на органичната материя. В индустрията за аквакултури те поддържат критични нива на разтворен кислород в езера и резервоари, като пряко влияят върху здравето на животните и добива.

За обработка на насипни материали тези вентилатори се използват в пневматични транспортни системи за транспортиране на цимент, зърна, пластмаси и други прахове през тръбопроводи. Стабилният въздушен поток под високо налягане осигурява постоянен и ефективен трансфер на материал на големи разстояния. Други ключови приложения включват подаване на въздух за горене в пещи, форсиране на газ в нефтохимически заводи и операции за вакуумно опаковане, демонстрирайки гъвкавостта на тази технология в целия индустриален спектър.

Ключови сектори на приложение:Аериране на отпадъчни води · Аквакултури · Пневматичен транспорт · Циментова промишленост · Електроцентрали · Химическа преработка · Боравене с биогаз

7. Основни технически спецификации и ръководство за избор

Избор на правилнияДухалки с директно свързванеза приложение изисква внимателен анализ на изискванията за дебит, налягане и мощност. Типичните модули предлагат скорости на потока, вариращи от толкова ниски като 0,6 m³/min до над 120 m³/min, с изходно налягане до 98 kPa. Мощността на двигателя може да варира от 1,1 kW за по-малки агрегати до над 185 kW за мащабни индустриални модели.

Когато избирате вентилатор, вземете под внимание необходимото диференциално налягане, желания дебит при това налягане и условията на околната среда. Дизайнът на ротора с три лопатки се е превърнал в индустриален стандарт за своите подобрени пулсационни характеристики и ефективност в сравнение с по-старите дизайни с две лопатки. Консултирането с кривите на производителността и техническите листове с данни е от решаващо значение, за да се гарантира, че избраният вентилатор работи в оптималната си точка на ефективност, осигурявайки надеждна услуга за предвиденото приложение.
